控制方式

　　9-可编程高精度微处理器控制，带液晶显示和四个触膜键， 接收外部4~20mA信号(可编程)或脉冲信号(无源舌簧开关，晶体管或光耦触点)控制。可对输入脉冲进行乘法或除法运算及批次累积。手动/自动方式可选。配套使用Digi-Pulse流量监控器可对流量进行报警监视。

　　7-接收外部脉冲信号(无源舌簧开关，晶体管或光耦触点) 控制。手动/自动方式可选。同MP系列控制模块使用可接收4~20mA控制信号或对接收脉冲信号进行乘法/除法运算。

　　1-手动调节冲程长度及冲程频率(手动双调)。 频率可调范围：P12□，P13□ 0~60spm 其余均为 0~100spm 0-固定冲程频率，手动调节冲程长度。

容量系列 详见各系列泵选型表

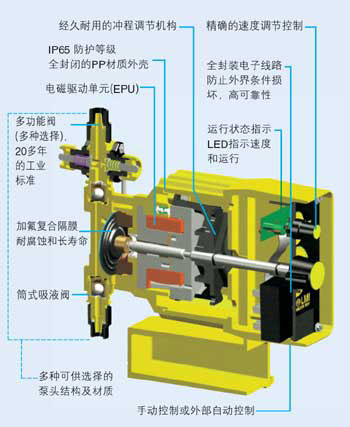

特点

·过压自动保护，无需安全阀。
·流量调节范围宽，可高达1000:1
·便于外部自动控制，直接响应外部4~20mA信号及脉冲 控制信号。
·运动部件简单(Simple is Best原则)，无需润滑、无转动
·及传动部件，高可靠性。
·模块式结构，部件便于更换，无需焊接。
·全密封外壳，IP65防护等级，玻璃纤维增强PP材质。
·低功耗，可适应25~66HZ电源。
·备有直源电源型可选(可电池供电)。

电源插头

1-----120VAC
2-----240VAC, USA 插头
3-----220VAC, DIN插头
5-----240VAC UK 插头
6-----240VAC Aust./NZ插头
7-----220VAC Swiss插头
注：①. 在中国大陆选用电源编码6， 适配国标插座。
    　②. E系列出厂不带电源线及插头，电源编码只能选择

泵头编码y选型表-泵头材质及结构详细规格

泵头类型	泵头编码y	规格代码	结构材质				附件*	导管和连接*
			泵头和阀体	阀球	隔膜	阀座
300系列	-----410TI	3.0	丙醛烯/PVC	陶瓷	加氟复合膜	PVDF/Polyprel	三功能阀	PE外径0.5
泵头	-----318TI	3.0	PVC/PVC	陶瓷	加氟复合膜	PVDF/Polyprell	三功能阀	PE外径0.5
	-----313TI	3.0	PVDF/PVDF	陶瓷	加氟复合膜	PVDF/PTFE	三功能阀	PE外径0.5
	-----450TI	0.5	丙醛烯/PVC	陶瓷	加氟复合膜	PVDF/Polyprel	三功能阀	PE外径0.25
	-----358TI	0.5	PVC/PVC	陶瓷	加氟复合膜	PVDF/Polyprel	三功能阀	PE外径0.25
	-----353TI	0.5	PVDF/PVDF	陶瓷	加氟复合膜	PVDF/PTFE	三功能阀	PE外径0.25
	-----460TI	1.8	丙醛烯/PVC	陶瓷	加氟复合膜	PVDF/Polyprel	三功能阀	PE外径0.375
	-----368TI	1.8	PVC/PVC	陶瓷	加氟复合膜	PVDF/Polyprel	三功能阀	PE外径0.375
	-----363TI	1.8	PVDF/PVDF	陶瓷	加氟复合膜	PVDF/PTFE	三功能阀	PE外径0.375
	-----490TI	0.9	丙醛烯/PVC	陶瓷	加氟复合膜	PVDF/Polyprel	三功能阀	PE外径0.375
	-----398TI	0.9	PVC/PVC	陶瓷	加氟复合膜	PVDF/Polyprel	三功能阀	PE外径0.375
	-----393TI	0.9	PVDF/PVDF	陶瓷	加氟复合膜	PVDF/PTFE	三功能阀	PE外径0.375
不锈钢泵头	-----37	6.0	316SS	316SS	PTFE衬面	PTFE		0.5″NPTM
	-----27	3.0	316SS	316SS	加氟复合膜	PTFE		0.5″NPTM
	-----217	3.0	316SS	316SS	加氟复合膜	316SS		0.25″NPTM
	-----277	1.8	316SS	316SS	加氟复合膜	316SS		0.25″NPTM
	-----297	0.9	316SS	316SS	加氟复合膜	316SS		0.25″NPTM
	-----257	0.5	316SS	316SS	加氟复合膜	316SS		0.25″NPTM
浆料泵(固体含量<5%)	-----29	3.0	UHMW/PE	陶瓷	加氟复合膜	Hypalon		PE外径0.5
	-----79	1.8			Hypalon
	-----89	0.9
高粘度泵头(4000cp	-----30HV	6.0	丙醛烯/PVC	316SS	PTFE衬面	Hypalon		出口外径PE0.5″
	-----35HV		PP		PTFE衬面	PTFE		入口外径Vinyl0.938″
	-----20HV	3.0	丙醛烯/PVC	316SS	加氟复合膜	Hypalon		出口外径PE0.5″
	-----25HV		PP			PTFE		入口外径Vinyl0.938″
	-----76HV	1.8	丙醛烯/PP	316SS	加氟复合膜	Hypalon		出口外径PE0.5″
C系列选用泵头	-----36	6.0	PVC	陶瓷	加氟复合膜	PTFE		PE外径0.5″
	-----26	3.0	PVC	陶瓷	加氟复合膜	氟橡胶		PE外径0.5″
	-----25T		PP			PTFE
	-----24		PVC			PTFE		0.5″NPTM
	-----94	0.9	PVC	陶瓷	加氟复合膜	PTFE		0.250″NPTM

说明：
1.泵头编码y 选配：在本选型表中找到“规格代码”同各系列泵选型表中的“规格代码”相同者。原则上即可适配。例：规格代码为 1.8时，可选配组合成：P066-368TI, P166-277, B136-363TI 等完整型号。

2.如需选配四功能阀，一般情况泵头代码为“—□□□SI" 或”—□□S”，选型订购时要注明。例如：P156-398SI, C776-26SI等。

3. 四功能阀的功能：①防虹吸/背压(1.4bar) ②管路泄压③初始化④管路排污。

4. 不锈钢泵头，浆料泵头及高粘度泵头不提供四功能阀，建议选用独立的安全阀/背压阀。

5. 供货时，电磁计量泵附件标准配置： 电磁计量泵进出口为螺纹联接：①金属泵头—底阀(不含过滤网)、注射单向阀 ②塑料泵头—底阀(含过滤网)，注射单向阀 电磁计量泵进出口为软管联接：底阀(含过滤网)，注射单向阀，PE 软管。
