盘片式过滤器
|
Arkal过滤系统是一家拥有超过三十年水质过滤和处理经验的世界知名企业。
与传统的过滤器相比，Arkal 过滤器具有如下的技术特点：
1. 精确过滤：可根据用水要求选择不同精度的过滤叠片，有 20μ、55μ、100μ、130μ、200μ、400 μ等多种规格。
2. 高效反洗：高速和彻底的反洗，只需7-15秒左右即可完成，反洗耗水量低于过滤水量的0.5%。
3. 全自动运行，连续出水：在过滤器组套内，反洗过程轮流交替进行，工作、反洗状态之间自动切换，可确保连续出水，系统压损小。
4. 标准模块化：标准模块化系统设计，用户可按需配置，简单灵活，互换性强。
5. 节省占地：可灵活利用边角空间，因地制宜安装，占地很少。如300立方米/小时的处理水量，一般水质，过滤为等级100μ的设备占地仅
3 平方米。
6. 运行可靠维护简单：几乎不需日常维护，安装操作方便，部件100%经工厂检测和试运转，不需专用工具，所需备品备件很少。
7. 使用寿命长：高科技塑料过滤芯坚固、无磨损、无腐蚀，经多年工业实用验证，过滤和反洗效果不会随使用时间而变差。

第二代SPIN KLIN叠片式全自动反冲洗过滤器和技术:
SPIN KLIN自动反冲洗过滤器是叠片式过滤器的优点的进一步发挥，SPIN KLIN过滤器和一般叠片式过滤器的不同之出是在于它的专利设计的内撑，一体式内撑上有一组弹簧，一个活塞，和三组反冲喷嘴，他们配合其他控制系统共同作用达到高效过滤和完全反冲的功效。
Arkal 过滤器的过滤头由增强聚酰胺塑料成形制造，防腐耐磨，可承受工作压力 1 Mpa。过滤盘材质为聚丙烯塑料，密封为EPDM，进出水及排水管路为不锈钢材质，这一切使得整套过滤器系统能抵挡恶劣的工作环境。
每片Arkal的过滤器塑料碟片上都有很多沟与槽。碟片上的沟与槽编制成的交叉点将水中的杂质拦截，起到过滤作用。碟片的凹槽及突出点都做到非常整齐精确，这样保证了过滤精度正确，过滤效率稳定。

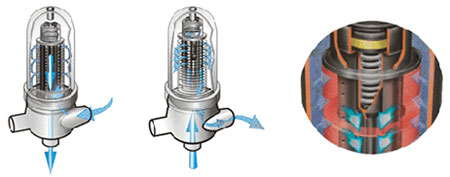

过滤器共有两种运行状态：过滤状态和反洗状态。在过滤状态下，原水从外面通过盘片，过滤盘片在弹簧力和水力的作用下被紧紧地压在一起，杂质颗粒被截留在盘片交叉点，经过过滤的水从过滤器流出。
当到达一定压差时，系统自动进入反洗状态，控制器控制阀门改变水流方向，盘片被松开，位于盘中央的喷嘴沿切线喷射，使盘片旋转，将截留在盘上的杂质冲洗出去。
当反冲结束时，水流方向再次改变，盘片再次被压紧，系统重新进入过滤状态。
反冲模式：
1. 过滤液压反冲：使用过滤液的自身压力反冲，要求滤出液压力大于2.8公斤
2. 空气辅助反冲，使用4.5-6bar的空气驱动过滤液反冲洗，空气流速约300L/M/SPINE
3. 外源反冲，使用泵驱动反冲液反冲洗（可以是过滤液，可以是其他来源清洁液体），泵的压力大于3.5bar, 流量为每10T/H/SPINE
4. 空气辅助外源反冲，使用4.5-6bar的空气驱动其他来源清洁液体反冲洗
过滤器基本参数
最大工作压力* 10公斤
最小反冲压力* 2.8公斤
系统压力损失 0.08-0.8公斤
每SPINE单元设计流量 （M3/Hr） 5 (20微米)， 10（55 微米）， 15（大于100微米）
反冲洗时每SPIN单元流速 8-10立方米/小时
反冲洗时每SPIN单元耗液量 17-33升
材料 PP 或，NYLON
最高工作温度* 70度
SPIN KLIN 过滤系统选型
2" Spin Klin®自动反洗碟片式过滤器

| 过滤单元数 |
耐压bar |
反冲压力bar |
最大流量ton/h |
外型尺寸mm |
重量kg |
| 100-400u |
55u |
20u |
长 |
高 |
宽 |
标准 |
全塑 |
| 2英寸标准过滤单元 (每个过滤单元含一个 SPINE) |
| 2 |
10 |
2.8 |
<40 |
<26 |
<15 |
<545 |
815 |
720 |
79 |
70 |
| 3 |
10 |
2.8 |
<60 |
<40 |
<23 |
<845 |
815 |
720 |
100 |
90 |
| 4 |
10 |
2.8 |
<80 |
<53 |
<32 |
1145 |
815 |
720 |
121 |
120 |
3" Spin Klin®自动反洗碟片式过滤器

| 过滤单元数 |
耐压bar |
反冲压力bar |
最大流量ton/h |
外型尺寸mm |
重量kg |
| 100-400u |
55u |
20u |
长 |
高 |
宽 |
标准 |
全塑 |
| 3英寸标准过滤单元 (每个过滤单元含两个 SPINE) |
| 3 |
10 |
2.8 |
90 |
60 |
30 |
900 |
1365 |
865 |
160 |
150 |
| 4 |
10 |
2.8 |
120 |
80 |
40 |
1200 |
1365 |
865 |
185 |
170 |
| 5 |
10 |
2.8 |
150 |
100 |
50 |
1500 |
1365 |
865 |
223 |
203 |
| 8 |
10 |
2.8 |
240 |
160 |
80 |
1290 |
1640 |
1125 |
500 |
420 |
| 12 |
10 |
2.8 |
360 |
240 |
120 |
1290 |
2105 |
1125 |
610 |
510 |
| 15 |
10 |
2.8 |
350 |
300 |
150 |
1760 |
2105 |
1970 |
750 |
630 |
| 18 |
10 |
2.8 |
540 |
360 |
180 |
1760 |
2170 |
1970 |
900 |
720 |
Galaxy Systems - 4" Spin Klin®
| 过滤单元数 |
耐压bar |
反冲压力bar |
最大流量ton/h |
外型尺寸mm |
重量kg |
| 100-400u |
55u |
20u |
长 |
高 |
宽 |
标准 |
全塑 |
| 4英寸标准过滤单元 (每个过滤单元含五个 SPINE) |
| 3 |
10 |
2.8 |
300 |
200 |
|
1450 |
1480 |
830 |
335 |
290 |
| 4 |
10 |
2.8 |
400 |
267 |
|
1950 |
1520 |
900 |
435 |
370 |
| 5 |
10 |
2.8 |
500 |
333 |
167 |
2450 |
1520 |
900 |
565 |
485 |
| 6 |
10 |
2.8 |
600 |
400 |
200 |
2950 |
1560 |
970 |
705 |
610 |
|
|
|
|
